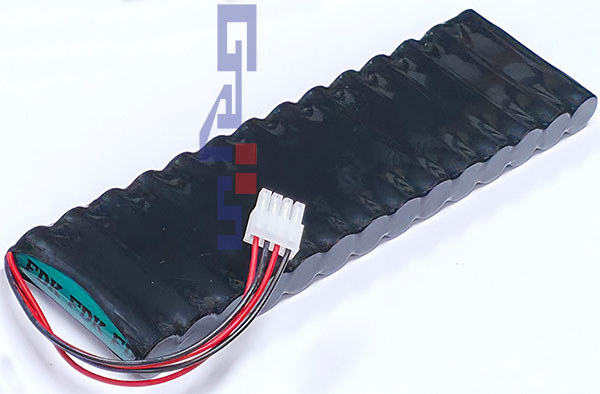

■ 에프디케이 니켈수소 충전배터리 HR-4/3FAU (Size 4/3FA 1.2V 4500mAh) 14개를 직렬로

 조립하여 전압을 높이고 폴리스위치와 온도저항을 연결하고 입출력 커넥터를 연결 후,

 수축필름(색깔은 변경될 수 있음)으로 포장하였습니다.

ㅡ 커넥터 Molex 5557-04M 극성주의

 전선의 (좌, 우 위치확인) 빨간색은 플러스(+), 검은색은 마이너스(-)

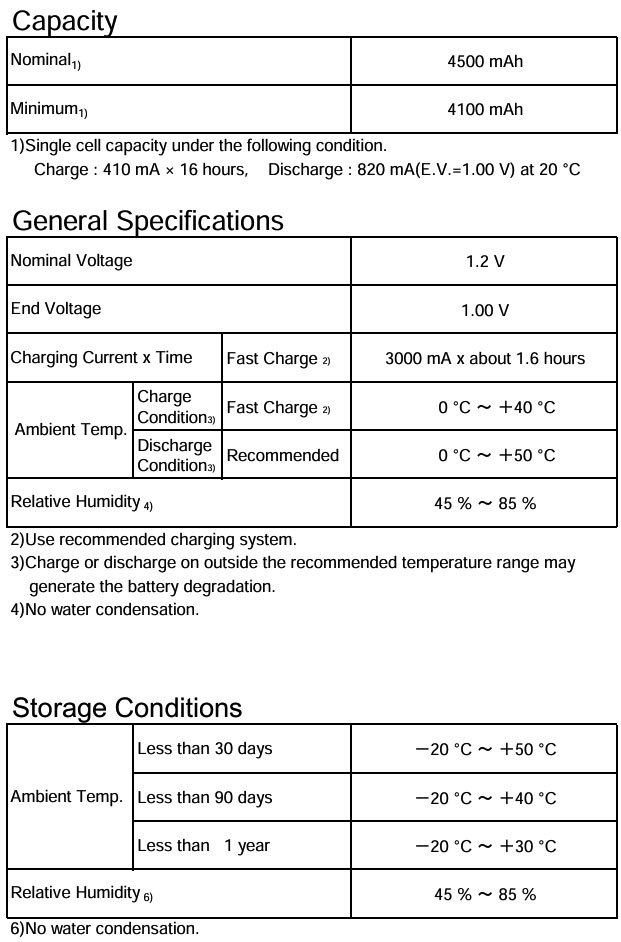

◇ Nominal Voltage : 16.8V

◇ Nominal Capacity : 4500mAh (4.5Ah)

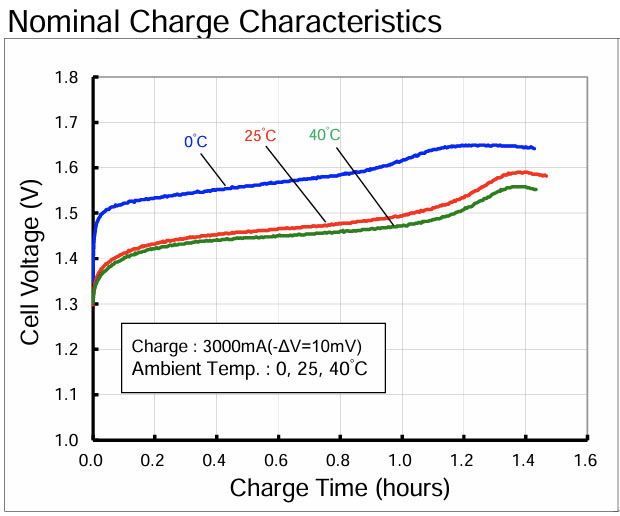

◇ Standard Charge Current : 450 mA x 16h

◇ Fast Charge Current : 3000mA (about 1.6 hours,  0 ~ 40℃)

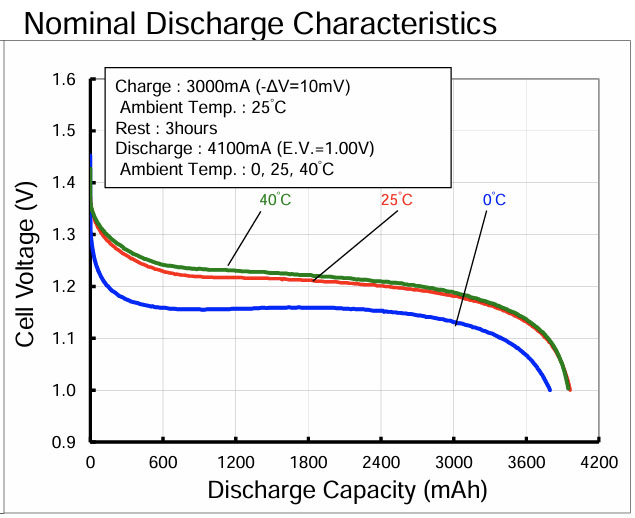

◇ Standard Discharge Current : 800mA (at 20℃)

◇ Fast Discharge Current : 8000mA (0 ~ 50℃)

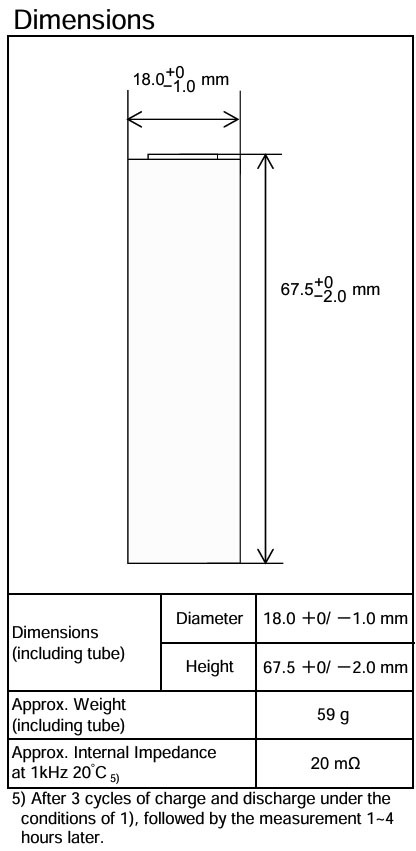

◇ Size : (4/3FA x 14EA) 252 x 69 x 18mm (about)

◇ Weight : 875g (about)

◇ Storage Temperature : -20 ~ 30℃
